OK_GeoVisualizza è un visualizzatore sia di Estratti Mappa catastali e mappe in generale, che di file vettoriali,CSV,XYZ,PDF,DAT,ecc .

OK_GeoVisualizza ti da la possibilità visualizzare graficamente molte tipologie di file. Hai la possibilità di zoommare utilizzando la rotellina del Mouse: scroll. Quello che con Pregeo Non puoi fare.

OK_Vestratto si può utilizzare anche in assenza di Pregeo. Ma se ne consiglia l'installazione.

Normalmente la visualizzazione grafica di una semina di punti di coordinate cartesiane pone delle difficoltà ad essere caricata nei sistemi CAD ma con OK_GeoVisualizza questo non è più un problema e con un solo click del mouse è possibile trasferire tutto nel tuo CAD preferito.

OK_GeoVisualizza può visualizzare anche una Tabella di Punti di Coordinate note del tuo foglio di Calcolo. Con un semplice Copia-Incolla.

OK_GeoVisualizza è FREE.

E' possibile anche trascinare sul Link di OK_GeoVisualizza il file da aprire. Drag & drop - Trascina e rilascia.

OK_GeoVisualizza mostra, oltre che una visualizzazione grafica anche le principali caratteristiche dell'Estratto visualizzato.

Se vuoi stampare o esportare in DXF il tuo estratto basterà cliccare su Esporta DXF e si aprirà automaticamente il tuo estratto nel tuo CAD associato al DXF.

Analizziamo ora le principali potenzialità di OK_GeoVisualizza:

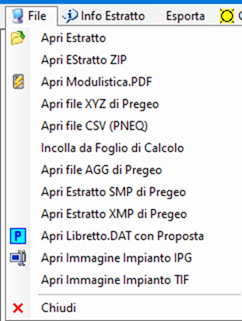

Menu FILE

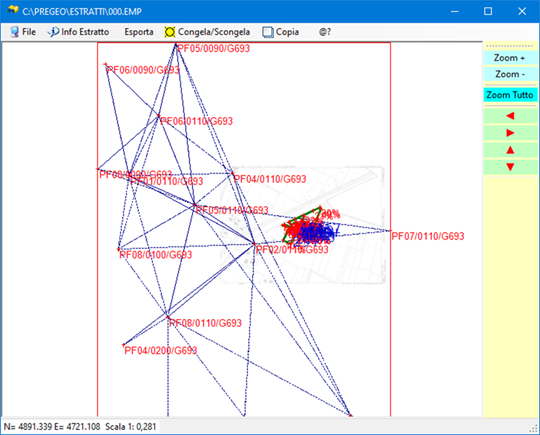

Apri Estratto

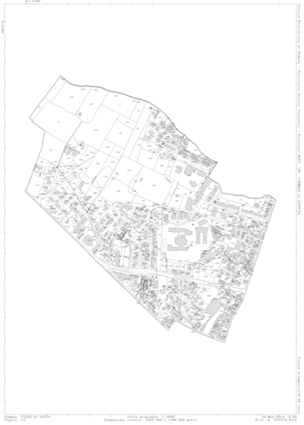

Apre l'estratto selezionato (EMP+PNG) e lo visualizza. E' possibile congelare/scongelare varie componenti del disegno. Possono essere visualizzati anche Estratti Autoallestiti.

Apri Estratto ZIP

Apre l'estratto ZIP selezionato (EMP+PNG) e lo visualizza. E' possibile congelare/scongelare varie componenti del disegno.

Apri Modulistica.PDF

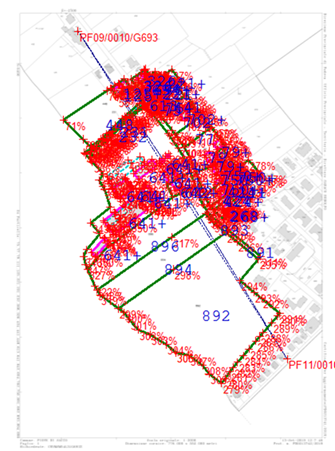

Estrae da un file Modulistica.PDF di Pregeo la Proposta di Aggiornamento e la visualizza. Inoltre, all'apertura del file, genera una copia del Libretto delle Misure.DAT nella stessa cartella del file PDF.

Apri file XYZ di Pregeo

Dopo una elaborazione di un Libretto delle Misure è possibile esportare con Pregeo un file XYZ. In realtà si tratta di un file CSV con separatore virgola. OK_GeoVisualizza apre questo file e chiede se si vuole associare a questo una Mappa PNG georeferenziata. Il tutto sarà visualizzato dopo avere generato l'Estratto Autoallestito : \Documenti\OK_Geo\Estratto.EMP/PNG

Apri file CSV (PNEQ)

I file CSV sono file di dati (Coordinate) generici in formato testo e con separatore variabile (Virgola, TAB, Spazio). OK_GeoVisualizza accetta dati nel formato PNEQ e separatore virgola. OK_GeoVisualizza apre questo file e chiede se si vuole associare a questo una Mappa PNG georeferenziata. Il tutto sarà visualizzato dopo avere generato l'Estratto Autoallestito : \Documenti\OK_Geo\Estratto.EMP/PNG

Incolla da Foglio di Calcolo

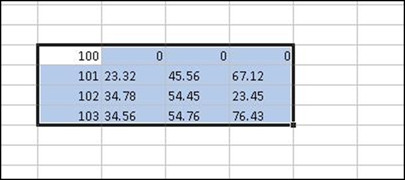

Aprire un foglio di calcolo. Inserire i dati necessari in una tabella seguendo questo formato: P,N,E,Q. NomePunto, Nord, Est, Quota. Selezionare la tabella e copiare la selezione negli appunti di windows. Questo comando di OK_GeoVisualizza cattura gli appunti di windows e genera un Estratto Autoallestito in\Documenti\OK_Geo\Estratto.EMP/PNG e lo visualizza.

Apri file AGG di Pregeo

Apre un file AGG di Pregeo che normalmente si trova nella cartella Estratti di Pregeo. Lo trasforma in un Estratto Autoallestito con possibilità di associare una Mappa PNG. Genera il file \Documenti\OK_Geo\Estratto.EMP/PNG e lo visualizza.

Apri file SMP di Pregeo

Apre un file SMP (stralcio) di Pregeo che normalmente si trova nella cartella Estratti di Pregeo. Lo trasforma in un Estratto Autoallestito con possibilità di associare una Mappa PNG. Genera il file \Documenti\OK_Geo\Estratto.EMP/PNG e lo visualizza.

Apri file XMP di Pregeo

Apre un file XMP (stralcio) di Pregeo che normalmente si trova nella cartella Estratti di Pregeo. Lo trasforma in un Estratto Autoallestito con possibilità di associare una Mappa PNG. Genera il file \Documenti\OK_Geo\Estratto.EMP/PNG e lo visualizza.

Apri Libretto DAT con Proposta

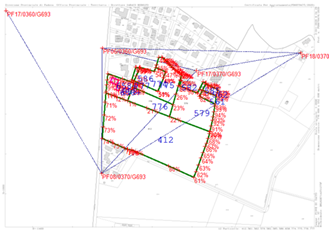

Estrae da un Libretto Pregeo DAT con Proposta di Aggiornamento la proposta stessa e genera un Estratto Autoallestito con possibilità di associare una Mappa PNG. Genera il file \Documenti\OK_Geo\Estratto.EMP/PNG e lo visualizza.

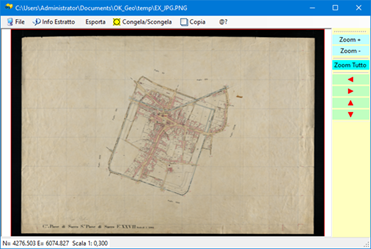

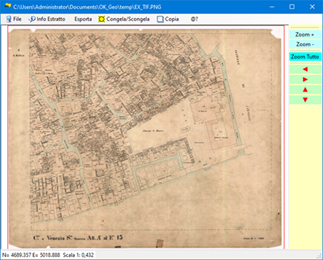

Apri File Impianto JPG o TIF

Questi Menu permettono di Visualizzare una Mappa di impianto TIFF o JPG e di esportare il tutto in DXF-CAD.

ESPORTA

Esporta DXF

Se è presente nella cartella di installazione OK_GeoMappa sarà possibile esportare in DXF quanto visualizzato sullo schermo in un file DXF e aprirlo con il CAD associato a questo file.

OK_GeoVisualizza è compreso nel pacchetto OK_GeoMappa.

DownLoad OK_GeoMappa
